xПодробная информация о продукте
| Объединенная инспекция | Интегрированное испытание ультразвукового вихря | Dtection speed | ≤350 m/min (6 m/SEC) |
|---|---|---|---|
| Detection object | Steel pipes, steel bars | Диапазон частот | 64 Гц ~ 4 МГц |
| Gain range | 0 - 90 dB (0.5 dB steps) | Phase rotation | 0° - 359° (1° steps) |
| Gain ratio（Y/X） | 0.1~10 | Operating temperature | -15~55℃ |
| Storage temperature | Not exceeding 85% | Operating voltage | AC380±15V |
| Выделить | Система автоматического испытания тока Род Эдди,Автоматическая инспекция труб и стержней |
||
Характер продукции
Серия Система автоматического испытания труб и стержней Eddy
Описания
Устройство неразрушающего испытания вихревого тока (NDT) предназначено для проверки проводящих материалов, особенно для обнаружения дефектов поверхности и близких к поверхности металлов.Он использует принцип электромагнитной индукции для генерации вихревых токов в испытуемом материале, что позволяет точно оценить целостность материала.
Система обнаружения может быть оснащена высокоточным модулем маркировки задержки, прибором измерения скорости,маркировочная машина и универсальная регулируемая рама зонда для реализации вихревого тока онлайн автоматическое обнаружение ошибокСистема имеет функцию синхронного сигнализационного выхода с внутренним и внешним управлением часами, и высокоточная ширина маркировки может контролироваться.Поле применения:неразрушающее испытание трубы и стержня при электрической мощности, атомной промышленности, нефтегазовой промышленности, металлургии, автомобилестроения, аэрокосмической промышленности, котельной, транспортировки жидкого газа и других отраслей.
Спецификации
Параметры трубопровода для обнаружения неисправностей вихревого тока
| Параметр | Спецификация |
| Диапазон частот | 64 Гц ~ 4 МГц |
| Диапазон прироста | 0 - 90 дБ (0,5 дБ шагов) |
| Фазовое вращение | 0° - 359° (1° шаг) |
| Фильтры | Низкий проход, высокий проход, полоса прохода |
| Коэффициент прибыли ((Y/X) | 0.1 ~ 10 |
| Каналы | Многочисленные |
| Скорость обнаружения | 6 метров/сек |
| Объект обнаружения | Трубы из стали, прутки из стали |
| Точность обнаружения трещин | L × W × H 3 мм × 0,1 мм × 0,05 мм |
| Точность проверки труб | 0.3 мм через отверстие до 8 дБ (20 мм внутри зонда) |
| Время отметки задержки | 0-200-е |
| Время маркировки | 1-32s |
| Амплитуда сигнала возбуждения зонда | 1-8В |
| Рабочая температура | -15~55°C |
| Температура хранения | Не более 85% |
| Рабочее напряжение | AC380±15В |
Другие описания
1"В режиме прохождения или вращения, в соответствии с различными характеристиками заготовки для выбора подходящего метода обнаружения
2"ФЭТ-ХИ"оборудование для обнаружения неисправностей труб с вихревым токомможет реализовать продольное и поперечное обнаружение дефектов всего корпуса трубы и стержня
3, Может реализовать ультразвуковое водоворотное текущее интегрированное тестирование, полностью обеспечить качество обнаружения заготовки
4, Автоматическая сигнализация и отметка распыления при обнаружении дефектов
5Диаметр обнаруженияFET-HYоборудование для обнаружения неисправностей труб с вихревым током
φ5-φ90 мм через тип,
φ20-φ90 мм через тип
φ90-φ273 мм через тип
φ273-φ1220 мм вращающийся тип

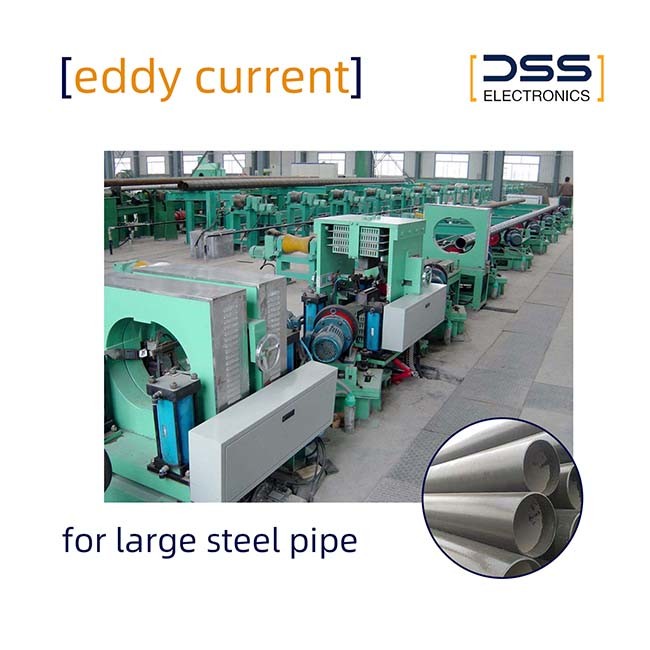

Оборудование для обнаружения неисправностей труб с вихревым токомЯДиаграмма участка инспекции
