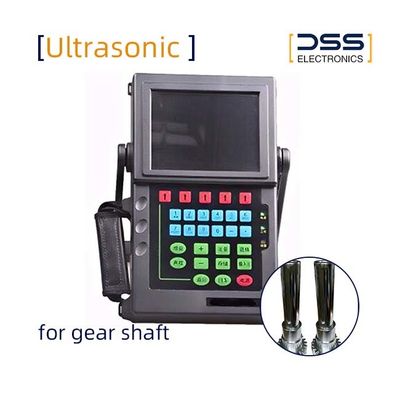

Rivelatore di alluminio placcato del difetto del difetto HY-350 del rivelatore della crepa del rame ultrasonico portatile della saldatura

Introduzione dello strumento:

Il portone ha le funzioni complete dell'allarme e forte abilità anti-interferenza;

Il codificatore riservato può essere configurato con 16 fuori interfacce dell'ingresso/uscita in/16;

La configurazione di sistema è semplice e flessibile soddisfare le richieste di più canali;

Alta affidabilità e manutenzione conveniente;

L'interfaccia di controllo indipendente sviluppata è facile da usare ed altamente operabile;

Il software è modularizzato e può essere configurato come richiesto;

Saggezza di piccola dimensione e grande, facile portare.

Punti di vendita del prodotto:

Vantaggi speciali

1. Lo schermo a colori, il colore del fondo ed il valore digitali e veri completi di luminosità possono essere fissati liberamente secondo l'ambiente, conducente la tendenza dell'applicazione domestica.

2. Manopola della navetta di Digital, un'operazione del bottone

3. Analisi dello spettro, operazione ad alta velocità di FFT, frequenza misurata della sonda

4. Batteria al litio di sicurezza di rendimento elevato, plugin del modulo, una macchina, due batterie e due caricatori, conducenti la tendenza

Impulso della trasmissione di B

1. Intensità di impulso: selezione classificata, insieme a 200V, 300V, 400V, applicabile a una vasta gamma di sonde

2. Larghezza di impulso: adeguamento continuo 100-300ns, abbinante la migliore sensibilità delle sonde differenti di frequenza per rilevazione del difetto

3. Corrispondenza di impedenza: 51 Ω, 150 Ω, 200 Ω, 400 Ω, soddisfacenti le esigenze di lavoro differenti della sensibilità e della risoluzione

4. Modo di lavoro: rilevazione del difetto di monocristallo, doppia rilevazione di cristallo del difetto

Gamma di ricerca di C

L'interfaccia zero incidence~14000mm (onda longitudinale d'acciaio), ha regolato nella proporzione, continuamente ha regolato in due modi.

Ricezione di amplificazione di D

1. Campionamento in tempo reale dell'hardware: 150MHz, forma d'onda di alta fedeltà

2. Modo di rilevazione: rilevazione positiva e negativa completa di rilevazione, esposizione dell'onda di rf

3. Segnale di comando: singolo portone, doppi portoni, recupero a schermo pieno, lettura di punta nel portone.

4. Guadagno automatico a valore aggiunto/completo: valore di punto 0.1dB, 2dB, 6dB dell'insieme e modo automatico completo stabilito di guadagno per valore di altezza di ampiezza

Allarme di E

Allarme udibile e visivo e chiudersi nel portone e nella curva

Archiviazione di dati di F

1. 50 gruppi di selezione rapida dei canali di parametro di rilevazione del difetto, pre adeguamento di parametri combinati di vari sonde e strumenti, regolazione libera delle norme di rilevazione del difetto in varie industrie, stoccaggio conveniente, chiamata, con riferimento ad ispezione, a stampa, alla comunicazione ed alla trasmissione

2. Può immagazzinare 1000 segnali e dati di eco di rilevazione del difetto, realizzare la gestione del computer di stoccaggio, lettura e passare in rassegna, singola stampa, stampa continua e trasmissione di comunicazione.

3. Collegamento di parametro: Parametri stabiliti di rilevazione del difetto nei dati in tempo reale dell'input e cinesi, immagazzinare, chiamare, stampare, riferire e comunicare a caso

Funzione di rilevazione del difetto di G

1. Memoria della cresta dell'onda: recupero in tempo reale di più alta onda dei difetti e calibratura del valore massimo dei difetti

2, calcolo di valore del φ: conversione automatica di più alta onda della rilevazione diritta del difetto di pezzo fucinato della sonda

3. Misura di altezza della crepa: trovi il più alta onda del difetto e misuri l'altezza con il metodo in tempo reale della diffrazione

4. Annotazione dinamica: individui la forma d'onda record dinamica in tempo reale, il deposito ed il playback

5. Posizione di difetto: valore orizzontale reale L, valore H, valore sano S di profondità del percorso

6. Quantificazione di difetto: quantificazione reale di SL

7. Caratterizzazione di difetto: giudicato dalla forma d'onda della busta e dall'esperienza manuale

8. Correzione della superficie curva: rilevazione superficia curva del difetto del pezzo in lavorazione, conversione di curvatura di correzione

9. Compensazione di distanza: compensazione in tempo reale per rilevazione a distanza del difetto dei pezzi in lavorazione spessi da evitare mancare i piccoli difetti

10. Forma della cucitura della saldatura: descriva il processo sano del percorso nella rilevazione in tempo reale del difetto per realizzare la posizione di difetto

11. B-ricerca: esame in tempo reale, descrivente la sezione trasversale di difetto

Registrazione del temporizzatore in tempo reale di H

Annotazione di inseguimento della data di rilevazione del difetto ed ora e stoccaggio in tempo reale

Controllo l'interfaccia

USB ad alta velocità e le interfacce RS232 forniscono la trasmissione e la stampa

Screen saver di J

Nella modalità standby, lo schermo può essere spento per conservare il potere, ridurre i tempi di commutazione in funzione e a riposo e prolunga il tempo di impiego dello strumento

Attributo dei prodotti:

1. Intensità di impulso: 200V, 300V, 400V

2. Larghezza di impulso: 100-300ns continuamente regolabile

3. Corrispondenza di impedenza: 51 Ω, 150 Ω, 200 Ω, 400 Ω

4. Modo di lavoro: rilevazione del difetto di monocristallo, doppia rilevazione di cristallo del difetto

5. Gamma d'esplorazione: onda longitudinale d'acciaio zero dell'interfaccia incidence~14000mm

6. Frequenza di campionamento/pezzi: 150MHz/8bits

7. Modo di rilevazione: rilevazione positiva e negativa completa di rilevazione, esposizione dell'onda di rf

8. Frequenza operativa: 0.5MHz~20MHz (opzioni di larghezza di banda: 0.5-4MHz, 2-8MHz, 10MHz, 2MHz-20MHz)

9. Livello acustico di ogni banda di frequenza: < 15%

10. Accuratezza dell'attenuatore: <± 1dB/12dB

11. Adeguamento di guadagno: 110dB (adeguamento graduale e completamente automatico di 0.1dB, di 2dB, di 6dB)

12. Gamma di velocità sana: (100~20000) m/s

13. Gamma dinamica: ≥ 30dB

14. Errore lineare verticale: ≤ 3%

15. Errore lineare orizzontale: ≤ 0,1%

16. Risoluzione: > 40dB (5N14)

17. Soppressione di Digital: (0~80) %, senza colpire le linearità e guadagno

19. Alimentazione elettrica e tensione: ± 10% di CC 7.2V; ± 10V di CA 220V

20. Orario di lavoro: lavoro continuo per più di 5 ore (alimentate dalla batteria al litio)

21. Temperatura ambiente: (- ℃ di 10~40) (valore di riferimento)

22. Umidità relativa: (20 ~ 95) % di RH

23. Dimensione globale: 215 x 165 x 45 (millimetro)

Luogo di lavoro:

Temperatura di funzionamento: - ℃ 10~40

Temperatura di stoccaggio: - ℃ 20 ℃~+50

Umidità relativa: (20~95) % di RH

Tensione di funzionamento: DC24V
